房屋装修，水电安装布局尤为重要，由于它直接关系着日后生活的便捷程度和舒适性，所以装修前必须要设计好水电安装的策略。下面装信通记者就给大伙推荐一些合法水电安装图，帮助大伙知道水电常识，更好地解决装修!
合法水电安装图
1、开关插座的安装地方图
2、客厅电视墙布置图
根据下图如此布置，在墙内预埋50的pvc管，以后电视机的各种线通过管路穿下来，不会露出难看的线路。
3、厕所5开浴霸(带暖风)滑盖开关的接线图
4、一开单控和一开双控开关布置图
5、一开三控开关布置图
三个开关可互不影响地开或关同一个灯，大家可以在卧室的门口和两边床头各装一个开关，如此就不需要抹黑进屋开灯，也不需要再起身爬起来关灯了，真的是非常便利!

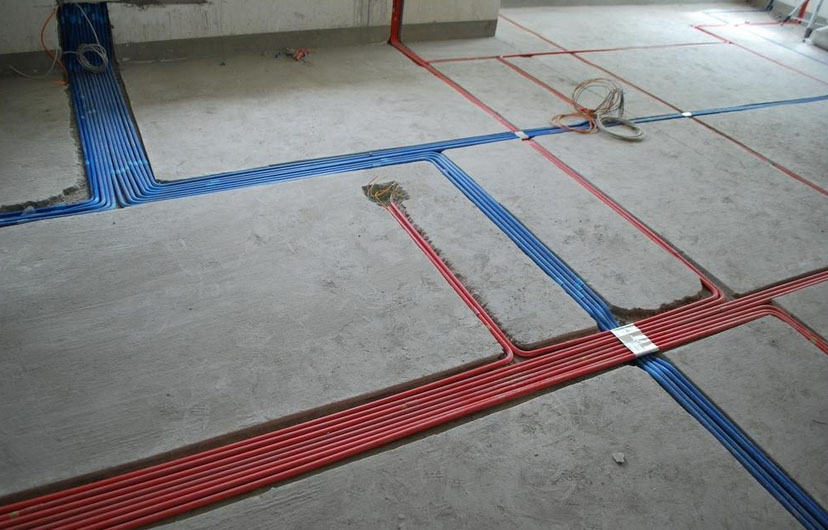

水电安装布线需要注意的地方
1、能细不粗
在电路改造中，对于一些电线的容量只须够用就好，不可以盲目追求电线的粗细，由于电线与主线的负载是相互影响的，倘若盲目追求并非非常不错。
2、能弧不角
当大家在穿线管里面进行布线的时候，倘若遇见转角的地方的时候，大家的电线弧度*大于90度，要保证是活线，不可以出现死角或者是直角现象，如此做也是为了后期维护工作。
3、能斜不直
另外大家在布线的时候，当线路上墙的话就不要走直角了，并且为了省钱，大家可以参考实质状况可以弧形形象进行开槽，不过一般施工队和专业公司改造是不会这么做的。
4、能穿不单
对于一些可以穿过墙的电线，尽可能就不要单独走一条线路，由于那样会绕线，以客厅和卧室为例，一般线路都是从客厅穿墙过去，并将它分配到每一个卧室的插座地方。
5、能标不记
水电安装过程中，假如可以用画图，或者拍照，或者用透明胶带标注的，就不要靠记忆，而且进去不要让施工的公司助你出具电路图，必须要自己在现场实地的绘制全屋电路改造图。
以上就是记者为大伙推荐的合法水电安装图的内容，期望对你有所帮助。水电改造的专业性非常强，所以大伙必须要找专业的人士负责，也是为了大家居住的便利和安全。点击底部【找装修公司】，为你智能筛选当地优质装修公司，免费提供设计价格对比!
